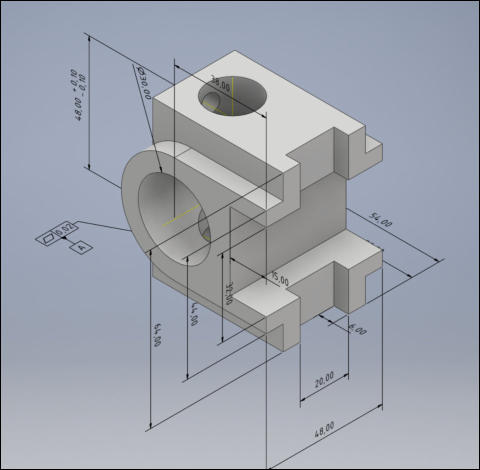

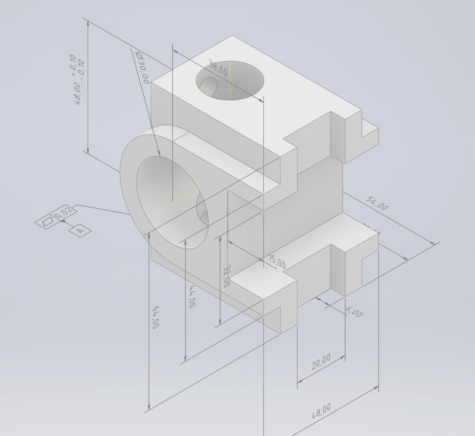

Steigerung der Effizienz durch Verwendung der autodesk Inventor 3D Anmerkungen Durch den weitgehenden Wegfall des Berufes des Technischen Zeichners ist Ein Konstrukteur ist heute gefordert, seine Entwürfe komplett bis zur Produktionsreife auszuführen: Von der ersten Idee über die 3D Konstruktion, Zeichnungserstellung, Berechnung aber auch die Arbeitsvorbereitung und Bestellung der Zukaufteile . Somit ergibt sich der weit verbreitete Arbeitsablauf in der Konstruktion: • 3D Konstruktion der Baugruppen inklusive aller Bauteile mit Überlegung der kompletten Dimensionierung und allfälliger Toleranzen • Zeichnungsableitung der 3D Daten mit allen für die Produktion notwendigen Bemaßungen und Toleranzen, Form- und Lagetoleranzen sowie aller zur Produktion notwendigen Informationen - wobei dies allerdings beinahe einem doppelten Arbeitsaufwand bei der Konstruktion eines Bauteiles bzw. einer Baugruppe entspricht • Weitergabe der Zeichnungen an die Produktion • die Produktion selbst • Überprüfung des Ergebnisses - Unterstützung der Qualitätskontrolle Der Autodesk Inventor bietet (beginnend mit Inventor 2016) Werkzeuge und Möglichkeiten diese „doppelte Arbeit“ während der Konstruktion und die damit verbundenen erhöhten Kosten (Mehrarbeit und Zeitaufwand) weitgehend einzusparen : Die Werkzeuge im Detail • Toleranzbemaßungen unter Miteinbeziehung der bei der Erstellung des 3D Modells gesetzten Toleranzen (in Skizzen, Extrusionen, Bohrungen, …) • allgemeine Anmerkungen • Oberflächenzeichen • Form- und Lagetoleranzen (GD&T) o Form - Steuerelement z.B.: Ebenheit o Elemente zur Steuerung der Ausrichtung z.B.: Parallelität o Positions - Steuerelement o Auslaufbedingungen • Toleranz - Ratgeber o den Status bezüglich der Bestimmtheit des Modells verstehen o Verwaltung der Anmerkungen zu den Toleranzelementen Das 3D Modell wird direkt mit den relevanten Anmerkungen versehen, die dann in folgender Weise ausgelesen / verwendet werden können • Auslesen der Informationen in den einzelnen Ansichten der Zeichnungsableitung - dies geschieht genau so wie bei den Modellbemaßungen oder Schweißsymbolen • Verwendung der Informationen direkt in der Produktion: o Export von 3D PDF mit diesen Informationen – PDF Viewer (Adobe, ...) in Werkstatt – direktes Messen zusätzlicher Dimensionen am 3D Modell. o Export von STEP Daten mit den am 3D Modell

Inventor Blech - Modul • der effiziente Einsatz der Werkzeuge • Anwendung von Flächen bei Konstruktion komplexer Blech Bauteile Übersicht • die richtigen Einstellungen für die Blech - Standards, Standardvorlagen: Material, Blechstärke, Regeln für die Definition der Standardelemente, Regeln und Definitionen für die Abwicklung • die Standardwerkzeuge des Inventor Blech Moduls: Fläche und Konturflansch, Laschen und Ecken, Stanzungen und Ausschnitte, Bohrungen, Fasen und Abrundungen, das Editieren bestehender Blechteile und das Erstellen eigener Stanzwerkzeuge - iFeatures • Abwicklungen von Blechteilen: Einstellungen, Editieren und Export, Layer - Definition für das Preprocessing bei CNC Verarbeitung • Blechkonstruktion für Fortgeschrittene: Verwendung von Flächen als „Dummykörper“ bei der Konstruktion komplexer Bauteile • Werkzeuge für die Erstellung und as Bearbeiten von Flächen • Zeichnungsableitung Dauer und Kosten der Schulung: • 8 Stunden (8:30 - 12:30 und 13:00 - 17:30 incl. Pause) • €800.-.excl. Ust. (€960.- incl. Ust.) • Gruppenkurs im stigcad - Schulungsraum (max. 5 Teilnehmer) individuelle Firmenschulung zu diesem Thema? - info@stigcad.at

MultiSolid Bauteile • für die Entwicklung von Konzepten im Sondermaschinenbau • ein Werkzeug für mehrteilige Gehäuse bzw. Blechgehäuse Übersicht • „Abgeleitete Komponenten“- „Derived Components“ - das Basiswissen und die allgemeinen Grundlagen dieses Werkzeugs • die Werkzeug zur Erstellung von Multisolid Bauteilen • Verstehen des Ergebnisses - Auswirkungen von Änderungen im Basis Bauteil • das Multisolid Bauteil als Basis für global gesteuerte Baugruppen im Sondermaschinenbau • Verwendung im Inventor Blechmodul als Werkzeug für „passgenaue“ Blechgehäuse Dauer und Kosten der Schulung: • 4 Stunden (8:00 - 12:30 oder 13:00 - 17:30 incl. Pause) • €400.- excl. Ust. (€480.- incl. Ust.) • Gruppenkurs im stigcad - Schulungsraum (max. 5 Teilnehmer) individuelle Firmenschulung zu diesem Thema? - info@stigcad.at

Bauraum- / Layoutkonstruktion Tool für den Sondermaschinenbau - zentrales Steuern mehrerer Bauteile Übersicht • Verwendung von Parametrik in Bauteilen und auch in Baugruppen - Wiederholung • Verwendung von Ansichten - Steuerung der Sichtbarkeit von Objekten (Arbeitselemente), Selektion wichtiger Elemente durch deren Sichtbarkeit • Verknüpfung von Bauteilen - Verwendung „Abgeleiteter Komponenten“ vs. einfaches Verknüpfen • Parametersteuerung von Bauteilen und Baugruppen über Parameterbauteil(e) • Steuerung von Bauteilen und Baugruppen über Microsoft EXCEL über Verknüpfungen Dauer und Kosten der Schulung: • 4 Stunden (8:00 - 12:30 oder 13:00 - 17:30 incl. Pause) • €400.- excl. Ust. (€480.- incl. Ust.) • Gruppenkurs im stigcad - Schulungsraum (max. 5 Teilnehmer) individuelle Firmenschulung zu diesem Thema? - info@stigcad.at

Parametrische Profilrahmen Unterbauten und Gestelle für den Maschinenbau, Treppen und Geländer Übersicht • Prinzipien und Werkzeuge - „Abgeleitete Komponenten“ als Grundlage für die Bauraum- bzw. Layoutkonstruktion - Konstruktions - Dummy • die Werkzeuge des Gestellgenerators o Einfügen und Platzieren von Profilen und deren Endbearbeitung - Gehrungen, Stutzen, … o Stutzen und Dehnen von Profilen o Wiederverwenden von Profil - Elementen • Berechnungen von Trägern, Pfeilern und Rahmen • Die Erstellung und Verwendung „eigener“ Profile als iPart Familien und Veröffentlichung im Inhaltcenter Dauer und Kosten der Schulung: • 4 Stunden (8:00 - 12:30 oder 13:00 - 17:30 incl. Pause) • €400.- excl. Ust. (€480.- incl. Ust.) • Gruppenkurs im stigcad - Schulungsraum (max. 5 Teilnehmer) individuelle Firmenschulung zu diesem Thema? - info@stigcad.at
